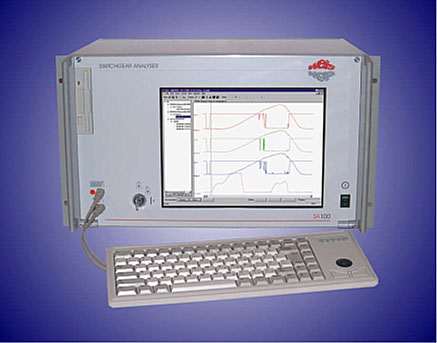

| 斷路器動作特性(衝程)測試器 - Circuit Breaker (Motion) Analyzer |
|
|
| |
|
| |
|
| |
| 產品規格： |
- 三相主接點、電阻性接點、電壓性接點之開閉動作時間測定及動作線圈電流測定。
- 接觸子動作衝程、插入尺寸及分離長度量測，並可同時量測兩段不同參數之衝程速度，接觸子過衝程及回彈距離量測。
- 可於斷路器兩側接地情況下進行三相動態時間測試。
- 斷路器可操作之序列功能：C、O、C-O、O-C、O-C-O。
- 內建12吋高亮度彩色液晶顯示幕，可顯示測試數據及圖形。
|
|
| |

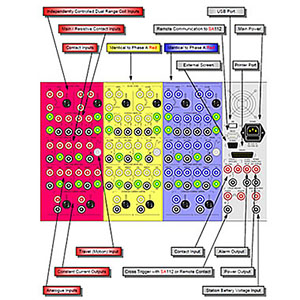

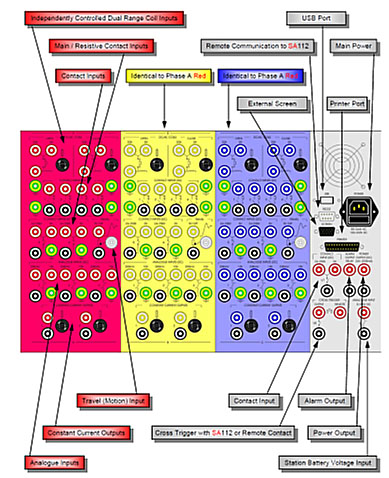

| 具16組類比訊號輸入頻道： |
- 3組獨立式控制Trip及Close線圈5A及30A可選擇性之AC/DC電流輸入頻道。
- 3組電阻性衝程轉換器輸入頻道。
- 9組DC 0∼10V 及DC 0∼200mV輸入頻道。
- 1組DC 0∼300V 輸入頻道。
- 精確度：全刻度0.5％以下。
|
|
| |
| 具19組數位輸入接點： |
- 12主接點及電阻性接點之時間測試輸入接點。
- 7組DC 24∼250 V電壓性接點之時間測試輸入接點。
- 6組固定式DC 20A 電池電流輸出源，可供斷路器兩端接地動態時間測試使用。
- 電阻性接點範圍：15Ω∼10KΩ。
- 量測範圍：0∼100秒。
- 操作軟體：本設備安裝原廠繁體中文操作測試軟體。
- 電源：AC 100∼240V 60 HZ。
|
|
| |
|
| |
|
| |
|
|
